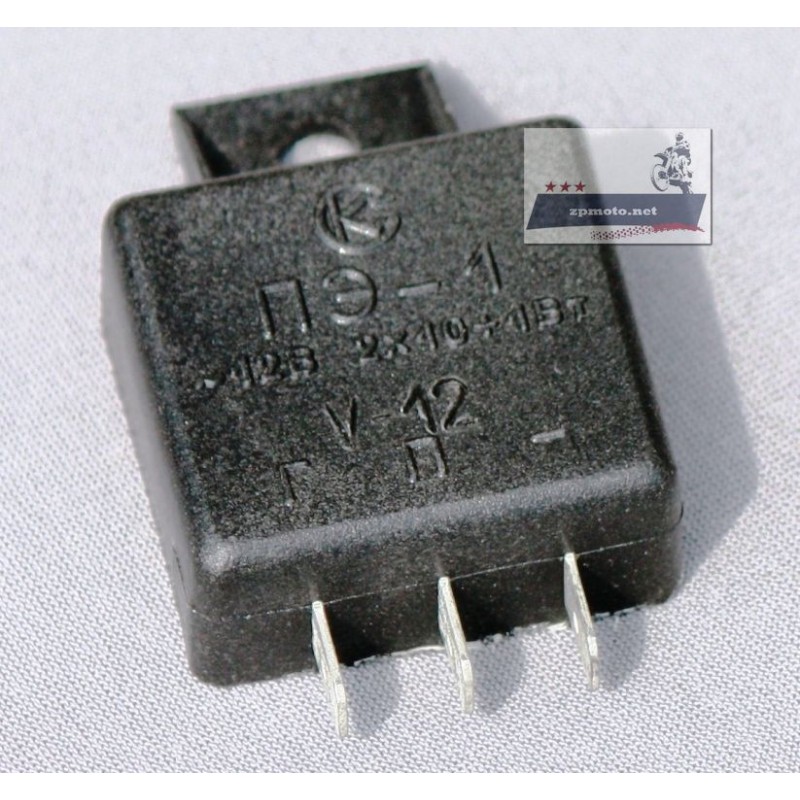

Прерыватель ПЭ-1

Общие сведения
Прерыватель ПЭ-1 предназначен для работы в системе указателей поворотов для мотоциклов «Минск», и других мопедов и мотоблоков, работающих с генератором переменного тока с номинальным напряжением 12,0 В.
В отличие от термомеханических реле поворотов, в ПЭ-1 частота прерывания не зависит от оборотов двигателя, температуры окружающей среды, количества ламп в нагрузке, включения (выключения) фары или сигнальных приборов мотоцикла. ПЭ-1 не выходит из строя при замыкании вывода П (управление сигнальными лампами) на землю до 10 секунд.
Прерыватель ПЭ-1 полностью герметичен. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP65 по ГОСТ 14254.

Технические характеристики



Номинальное напряжение питания, В Допустимые пределы изменения питающего напряжения, В Суммарная мощность коммутируемой нагрузки, не более, Вт Время до первого включения нагрузки, с, не более Время выключения прерывателя до первого гашения ламп, с, не более Частота прерываний сигнальных и контрольной лампы при числе оборотов генератора от 900 до 8000 об/мин.,прерываний в минуту Диапазон рабочих температур, °С Масса, кг, не более

12  6 - 17,5 21  1 1,5   90 ± 30 -10 ... +50 0,03

Прерыватель ПЭ-1 устанавливается на предусмотренное для него место, при помощи штатных крепежных деталей и подключаеться к системе указателей поворота при помощи штатного разъема. Прерыватель ПЭ-1 не требует специального технического обслуживания в процессе эксплуатации.
Изготовитель гарантирует безотказную работу прерывателя при соблюдении условий эксплуатации в течение 24 месяцев с даты продажи.


Схема включения

Габаритный чертеж
